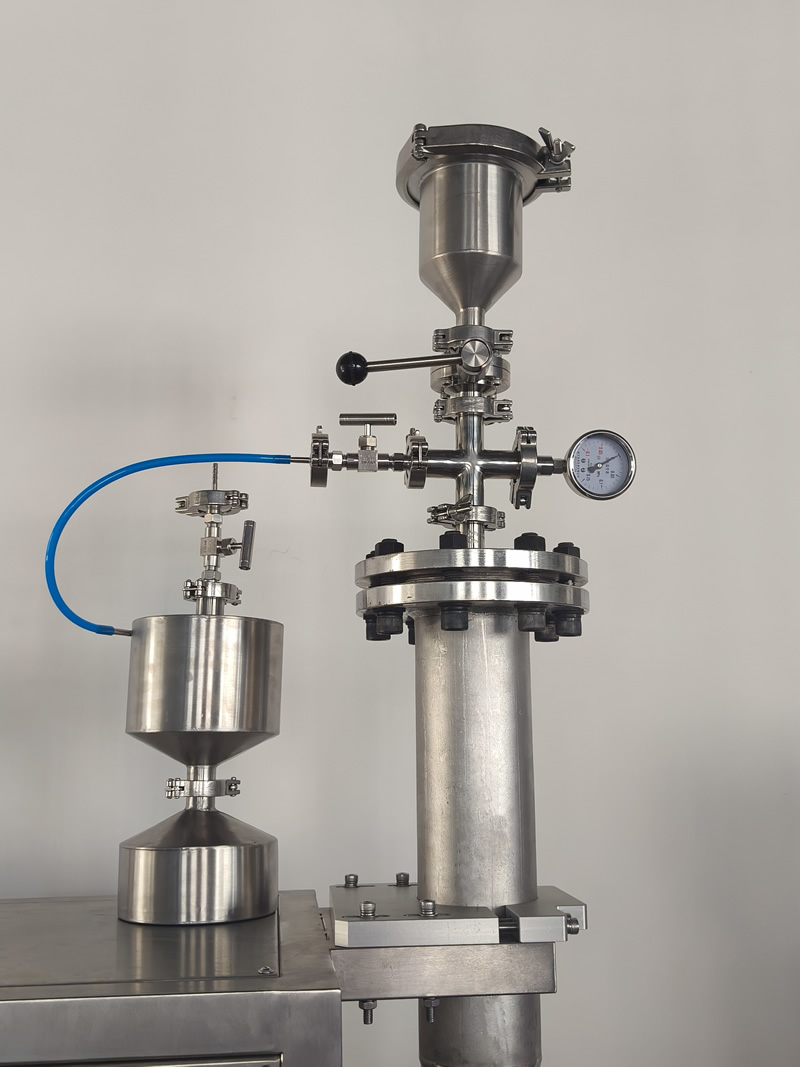

熱風流化燒結裝置
本裝置主要用于掌握固定床/流化床反應性能評價的反應過程和反應機理、特點，了解針對不同目的產物的反應條件對正、負反應的影響規律和生成的過程。學習流化床管式催化反應器的構造、原理和使用方法，探索催化劑評價的一般方法和獲得適宜工藝條件的研究步驟和方法。
裝置設計采用HG20559-1993標準P&ID工藝流程圖設計繪制，質量流量計采用吉斯特、七星華創等大牌流量計，管閥件采用X-TEC/FITOK, 連接管線以及儲罐、冷凝器、分離器均采用316不銹鋼材質，反應器采用高純石英材質或耐高溫金屬管。裝置設計為多條進料氣路(混合氣);整體包括：氣路進料、催化反應、分離、電氣控制等。
反應器采用開啟式加熱爐溫控，確保反應前預熱、反應段恒溫反應的要求，方便拆裝，溫控采用二次儀表程序升溫控制，并配有聯鎖報警機構。整個系統的溫度配有相關報警裝置，確保精密器件的安全使用。
本裝置采用PLC+組態軟件控制。
控制功能齊全，適用于中小型試驗裝置過程控制。計算機操作畫面包括：總目錄畫面，報警畫面。流程控制畫面，溫度、壓力、調節畫面，數字量總覽畫面，模擬量總覽畫面，聯鎖控制畫面，實時曲線畫面，歷史曲線畫面，門限設置畫面等。能很好實現：數據的采集、處理、分析，過程監視控制，每1秒讀取1次操作數據，自動回歸生成曲線，極大地減輕實驗人員的工作量。
|
